パイルセイバー
製品概要
鋼管矢板継手部充填材 パイルセイバー
パイルセイバーは、固い地盤における井筒基礎や、海岸護岸の柱列工事などで効果を発揮する、鋼管矢板の継手部に使用する充填材です。
打設とモルタルのトラブルを未然に防ぐために
鋼管矢板工事では、打設工程とモルタル工程が分離されていることが多く、打設を優先して進めた結果、後工程でモルタルの充填性が低下し、止水性能に影響を及ぼすといったトラブルが発生するケースが少なくありません。
こうした課題に対応するため、当協会では、施工全体を見通した技術資料として「パイルセイバー・中堀り工法積算ガイド」を作成しました。
ガイドの主な内容
- ・打設工程の整理
- ・パイルセイバーの使用タイミングと効果
- ・モルタル充填工程の注意点
これらを一元的に整理しており、施工計画や積算時の判断材料としてご活用いただけます。
パイルセイバーH50
基本構造
水溶性木粉顆粒の円筒形成型体
仕様
寸法 130ｍｍ（直径）×500ｍｍ（長さ）、重さ（1本あたり）3㎏、梱包 8本（4ｍ分）/箱（重量26キロ）
パイルセイバーS20
基本構造
ポリエステルメッシュ袋に水溶性の木粉顆粒を充填した棒状
仕様
寸法 120mm（直径）×800mm（長さ） 重さ（1本あたり）3,000g 梱包 80本/フレコン（重量250㎏）

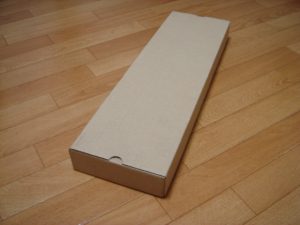

パイルセイバーS20B角型
基本構造
水溶性木粉顆粒を四角の段ボール包装容器に充填
仕様
寸法 70mm（縦）×150mm（横）×500mm（長さ） 重さ（1本あたり）1,400g 梱包 10本入り（5m分）/ケース（重量14kg）
注）代表的なLT継手寸法 2L‐75ｘ75ｘ9，Ｔ‐125ｘ9 に合う外形寸法です。継手寸法に合わせて提供します。
